Întrerupător mecanic cap-cruce cu 2 clape: cum controlezi două circuite de iluminat din 3 sau mai multe puncte

Atunci când dorim să controlăm aceeași lumină din două locuri, soluția este relativ simplă: folosim două întrerupătoare mecanice cap-scară.

Situația devine mai interesantă atunci când aceeași zonă de iluminat trebuie controlată din trei, patru sau chiar mai multe puncte. În acest caz este necesar un întrerupător mecanic cap-cruce, montat între două întrerupătoare cap-scară.

În acest articol vorbim exclusiv despre întrerupătoarele mecanice Livolo. Schemele și principiile descrise mai jos nu se referă la întrerupătoarele tactile Livolo, care folosesc un alt principiu de funcționare.

Ne vom concentra în special pe întrerupătorul mecanic cap-cruce cu 2 clape, care permite dirijarea a două circuite independente de iluminat din 3 sau mai multe puncte.

---

1. Ce este un întrerupător mecanic cap-scară?

Întrerupătorul mecanic cap-scară este utilizat atunci când dorim să aprindem și să stingem aceeași lumină din două puncte diferite.

Exemplele clasice sunt:

• la începutul și la sfârșitul unui hol;
• la parter și la etaj;
• la intrarea în dormitor și lângă pat;
• la două intrări diferite într-o încăpere.

Într-un circuit controlat din două puncte se folosesc două întrerupătoare cap-scară: unul la primul punct de comandă și unul la cel de-al doilea.

În cazul unui model cu 2 clape, fiecare clapă poate controla un circuit separat.

---

2. Ce este un întrerupător mecanic cap-cruce?

Întrerupătorul mecanic cap-cruce este utilizat atunci când dorim să controlăm aceeași lumină din trei sau mai multe puncte.

El nu înlocuiește întrerupătoarele cap-scară, ci se montează între ele.

Pentru controlul unei linii de iluminat din trei puncte, structura este:

Cap-scară → Cap-cruce → Cap-scară

Cele două întrerupătoare cap-scară se află la extremitățile circuitului, iar întrerupătorul cap-cruce reprezintă punctul intermediar de comandă.

Indiferent de poziția celorlalte întrerupătoare, lumina poate fi aprinsă sau stinsă din oricare dintre cele trei puncte.

---

3. Cum controlăm lumina din 4, 5 sau mai multe puncte?

Un avantaj important al sistemului mecanic este posibilitatea de a adăuga mai multe puncte intermediare de comandă.

Dacă dorim control din patru puncte, schema logică devine:

Cap-scară → Cap-cruce → Cap-cruce → Cap-scară

Pentru cinci puncte:

Cap-scară → Cap-cruce → Cap-cruce → Cap-cruce → Cap-scară

Principiul rămâne același: la începutul și la sfârșitul circuitului avem întrerupătoare cap-scară, iar între ele putem instala unul sau mai multe întrerupătoare cap-cruce.

Astfel, aceeași lumină poate fi comandată din mai multe zone ale locuinței.

---

4. Ce înseamnă un întrerupător cap-cruce cu 2 clape?

Un întrerupător mecanic cap-cruce cu 2 clape permite controlul a două circuite independente de iluminat.

Practic, fiecare clapă deservește propria linie de iluminat.

De exemplu:

• clapa 1 poate controla iluminatul principal;
• clapa 2 poate controla iluminatul decorativ.

Ambele circuite pot fi controlate din trei sau mai multe puncte, dacă instalația este realizată corespunzător.

Această soluție este utilă atunci când într-o zonă există două grupuri de corpuri de iluminat pe care dorim să le comandăm independent.

---

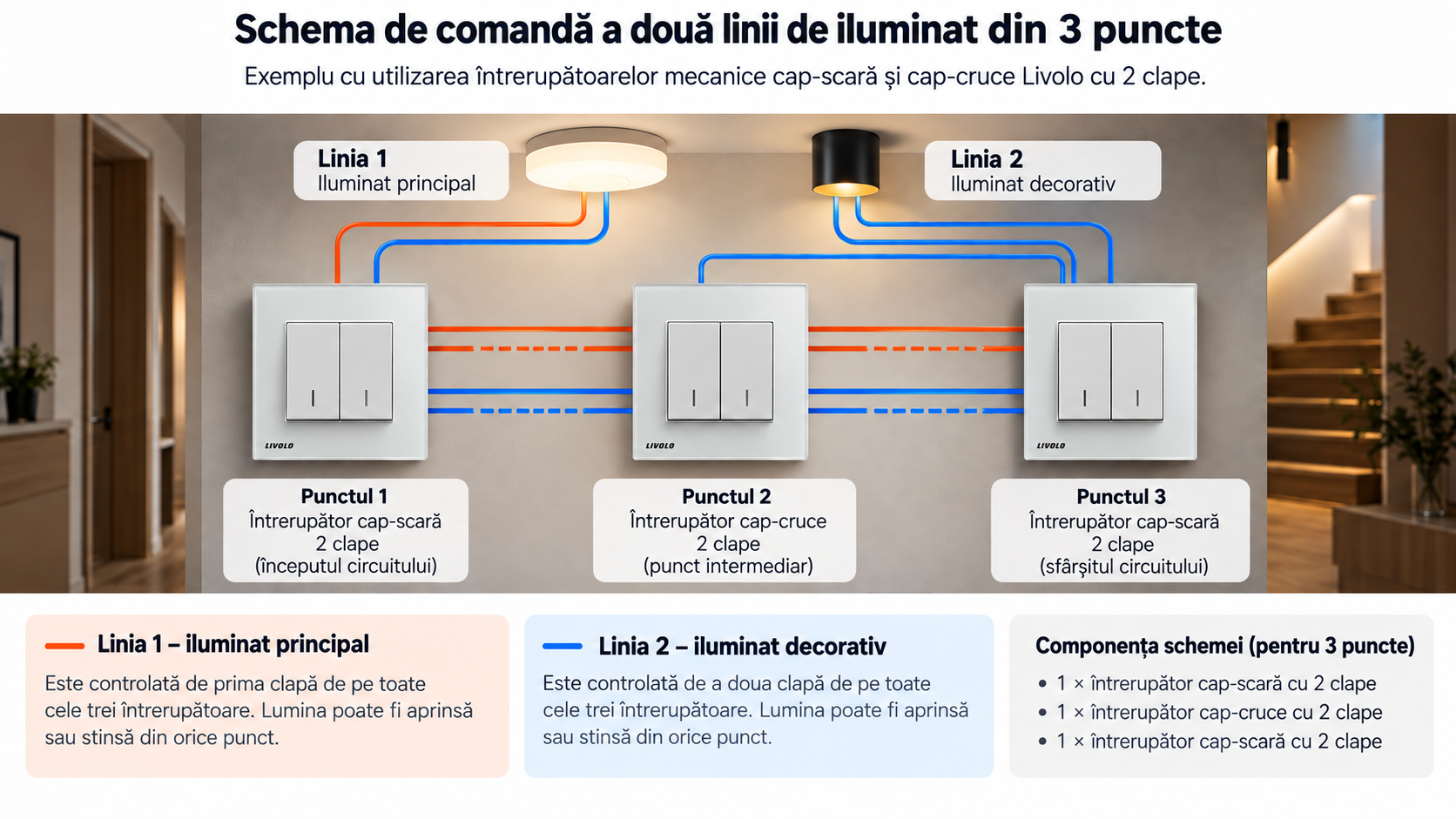

5. Exemplu practic: două circuite controlate din 3 puncte

Să presupunem că avem un hol lung cu două tipuri de iluminat:

• iluminat principal;
• iluminat decorativ.

Dorim să putem controla ambele circuite din trei locuri diferite.

În acest caz putem utiliza:

• Punctul 1: întrerupător mecanic cap-scară Livolo cu 2 clape;
• Punctul 2: întrerupător mecanic cap-cruce Livolo cu 2 clape;
• Punctul 3: întrerupător mecanic cap-scară Livolo cu 2 clape.

Prima clapă de pe fiecare întrerupător va controla primul circuit, iar cea de-a doua clapă va controla al doilea circuit.



Rezultatul: utilizatorul poate aprinde sau stinge fiecare dintre cele două linii de iluminat din oricare dintre cele trei puncte.

Dacă este necesar un al patrulea punct de comandă, între cele două întrerupătoare cap-scară se mai adaugă un întrerupător cap-cruce cu 2 clape.

---

6. Unde este util un întrerupător cap-cruce cu 2 clape?

Această soluție este potrivită în special pentru spațiile în care există mai multe puncte de acces sau unde utilizatorul se deplasează frecvent între mai multe zone.

Exemple:

• holuri lungi – cu acces din mai multe camere;
• scări pe mai multe niveluri – parter, etaj și nivel intermediar;
• dormitoare mari – intrare și ambele părți ale patului;
• livinguri – mai multe intrări sau zone funcționale;
• coridoare cu mai multe accesuri;
• case cu două sau mai multe niveluri.

Varianta cu două clape devine deosebit de utilă atunci când în aceeași zonă există două circuite de iluminat care trebuie controlate separat.

---

7. Cap-scară sau cap-cruce: care este diferența?

Caracteristică	Cap-scară	Cap-cruce
Poziție în circuit	La început și la sfârșit	Între două cap-scară
Control din 2 puncte	Da	Nu este necesar
Control din 3+ puncte	Se folosesc la extremități	Se folosește ca punct intermediar
Poate funcționa singur?	Face parte dintr-o pereche cap-scară	Nu

Pe scurt:

Cap-scară = capetele circuitului.
Cap-cruce = punctele intermediare.

---

8. Ce trebuie verificat înainte de cumpărare?

Înainte de a alege întrerupătoarele este important să fie stabilite câteva lucruri.

Câte puncte de comandă sunt necesare?

Dacă lumina trebuie controlată din două puncte, sunt suficiente două întrerupătoare cap-scară.

Dacă sunt necesare trei sau mai multe puncte, între cele două cap-scară trebuie introduse unul sau mai multe întrerupătoare cap-cruce.

Câte circuite de iluminat trebuie controlate?

Pentru un singur circuit este suficientă o variantă cu o clapă.

Pentru două circuite independente trebuie utilizate variantele cu 2 clape.

Instalația este pregătită pentru această schemă?

Dirijarea iluminatului din mai multe puncte necesită o cablare corespunzătoare între mecanisme. Din acest motiv, traseele electrice trebuie planificate înainte de finisarea pereților.

Montajul și conexiunile trebuie realizate de un electrician calificat, în conformitate cu schema instalației electrice.

---

9. Important: aceste scheme se referă doar la întrerupătoarele mecanice

Livolo produce atât întrerupătoare tactile, cât și întrerupătoare mecanice.

Articolul de față se referă exclusiv la întrerupătoarele mecanice Livolo.

Întrerupătoarele tactile folosesc un alt principiu de comandă și nu trebuie combinate în aceeași schemă cap-scară/cap-cruce mecanică descrisă aici.

Dacă instalația este proiectată pentru întrerupătoare mecanice cap-scară și cap-cruce, toate mecanismele din circuit trebuie alese corespunzător acestui sistem.

---

10. De ce varianta cu 2 clape poate fi mai practică?

În multe proiecte moderne există mai mult de un circuit de iluminat în aceeași zonă.

De exemplu, într-un living putem avea:

• iluminat principal;
• iluminat ambiental.

Pe o scară:

• iluminat general;
• iluminat decorativ pentru trepte.

Într-un dormitor:

• lustra principală;
• iluminat suplimentar.

Un întrerupător mecanic cu 2 clape permite controlul separat al acestor două circuite fără a instala două mecanisme independente unul lângă altul.

Iar atunci când este utilizată combinația cap-scară + cap-cruce + cap-scară, ambele circuite pot fi comandate din trei sau mai multe puncte.

---

Concluzie

Întrerupătorul mecanic cap-cruce cu 2 clape este soluția potrivită atunci când dorim să controlăm două circuite independente de iluminat din 3 sau mai multe puncte.

Principiul este simplu:

Cap-scară → unul sau mai multe cap-cruce → cap-scară.

Pentru două circuite se utilizează mecanisme cu 2 clape, fiecare clapă fiind destinată unei linii independente de iluminat.

Această configurație este utilă în holuri, scări, dormitoare, livinguri și alte spații cu mai multe puncte de acces.

Cel mai important este ca schema să fie stabilită înainte de realizarea instalației electrice și să fie utilizate exclusiv mecanisme mecanice compatibile între ele.
