Modulul întrerupător tactil Livolo pentru rulouri și porți este destinat controlului unui motor electric bidirecțional utilizat la rulouri, jaluzele, perdele sau draperii motorizate, șine electrice și porți automatizate compatibile.

Modulul are două zone tactile: una comandă deschiderea sau ridicarea, iar cealaltă comandă închiderea sau coborârea. Printr-o simplă atingere, motorul pornește în direcția selectată. Pentru oprirea deplasării, atingeți din nou oricare dintre cele două zone tactile.

Important: cei doi senzori nu controlează două dispozitive independente. Ei comandă cele două direcții de funcționare ale unui singur motor.

Avantaje

• control tactil pentru deschidere și închidere;
• potrivit pentru rulouri, jaluzele, draperii motorizate, șine electrice și porți compatibile;
• oprirea motorului printr-o nouă atingere a oricăruia dintre senzori;
• protecție împotriva activării simultane a ambelor direcții;
• oprire automată la oprirea motorului sau la expirarea temporizării de siguranță;
• contact uscat pentru conectarea la diferite tipuri de motoare și unități de comandă compatibile;
• iluminare LED bicoloră: albastru în stare oprită și roșu în timpul funcționării;
• senzori capacitivi, sensibili la o atingere ușoară;
• dimensiune modulară 45×45 mm;
• compatibil cu sistemele Livolo pentru doze rotunde și pătrate.

Control sigur al motorului

La activarea senzorului pentru deschidere, modulul comandă motorul într-o direcție, iar la activarea senzorului pentru închidere – în direcția opusă. Sistemul de protecție nu permite activarea simultană a ambelor ieșiri, contribuind la funcționarea sigură a motorului.

Modulul oprește comanda atunci când motorul ajunge la capătul cursei și se oprește sau după expirarea temporizării maxime de siguranță. Deplasarea poate fi oprită în orice moment și manual, printr-o nouă atingere.

Contact uscat și conectare flexibilă

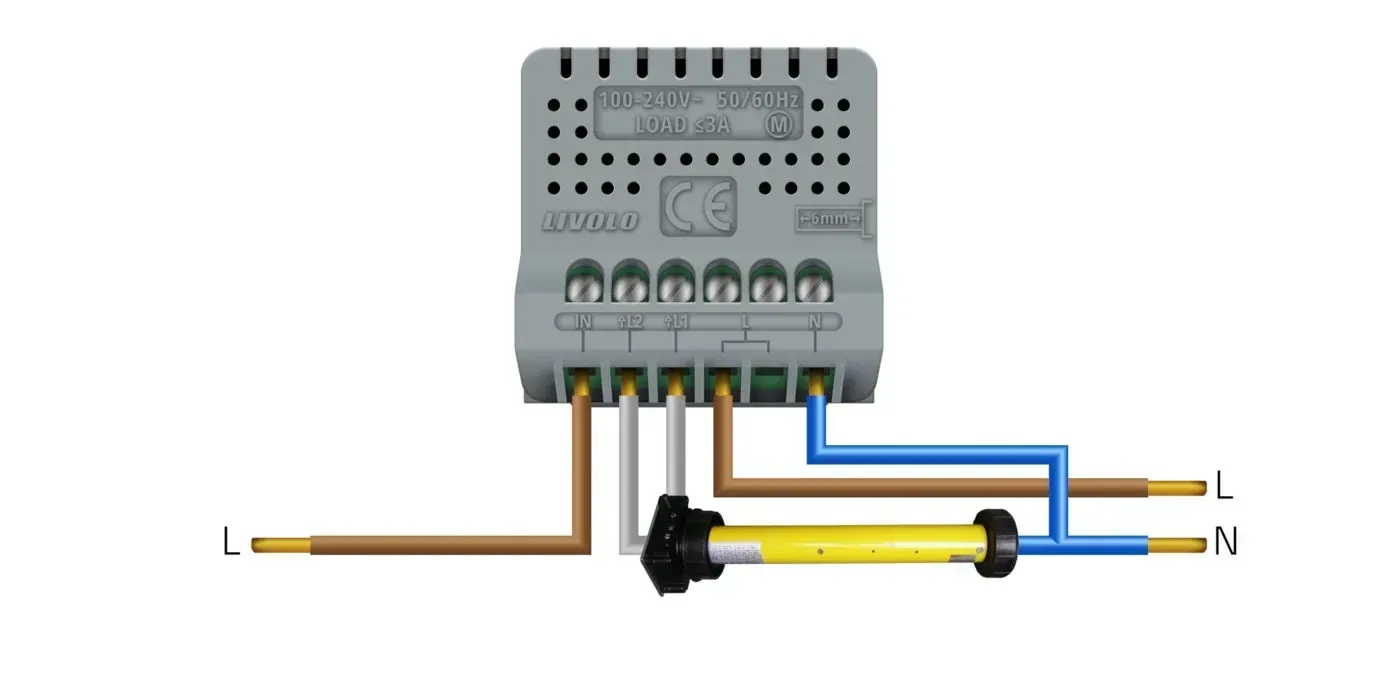

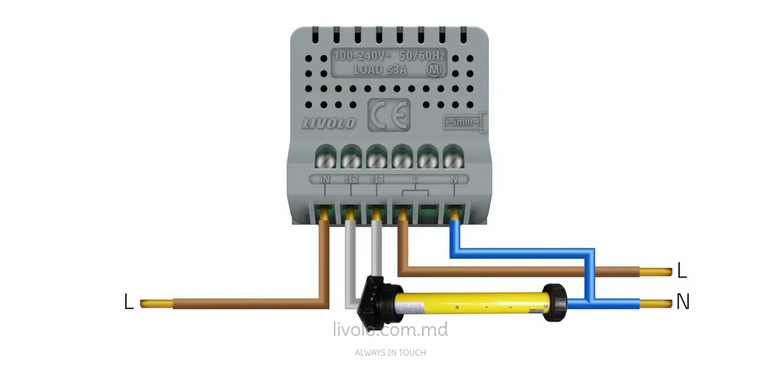

Pentru alimentarea componentelor electronice ale întrerupătorului este necesară conectarea fazei (L) și a firului de nul (N). Circuitul de comandă utilizează bornele IN, OUT1 și OUT2: în funcție de schema motorului sau a unității de automatizare, la intrarea IN se conectează faza ori semnalul de comandă, iar ieșirile OUT1 și OUT2 comandă direcțiile de deschidere și închidere.

Modulul poate fi utilizat atât pentru motoare comandate prin fază, cât și pentru sisteme cu intrări separate de comandă, dacă schema și parametrii acestora sunt compatibili.

Atenție: înainte de achiziție trebuie verificat tipul de comandă acceptat de motor sau de automatizarea porții. Pentru echipamentele care necesită exclusiv un impuls scurt, fără menținerea contactului, poate fi necesar un modul tip buton cu contact uscat, fără fixare. Conectarea trebuie realizată conform schemei producătorului, de către un electrician calificat.

Sistem modular Livolo

Modulul are dimensiunea de 45×45 mm și poate fi integrat în diferite configurații Livolo. În funcție de tipul instalației, se selectează separat rama de montare și panoul din sticlă compatibile: pentru doză rotundă sau pentru doză pătrată.

Important: produsul reprezintă doar mecanismul întrerupătorului tactil pentru rulouri și porți. Rama de montare și panoul din sticlă nu sunt incluse în set și se achiziționează separat.
