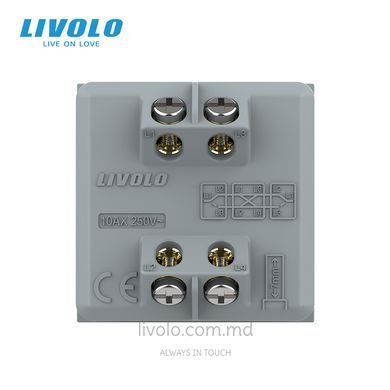

Modulul întrerupătorului mecanic cap-cruce Livolo cu 1 clapă este destinat extinderii unei scheme cap-scară și permite comandarea aceleiași linii de iluminat din trei sau mai multe locuri. Se instalează ca mecanism intermediar între două întrerupătoare mecanice cap-scară.

O astfel de schemă este potrivită pentru coridoare lungi, scări cu mai multe niveluri, dormitoare spațioase și alte încăperi în care lumina trebuie aprinsă sau stinsă din mai multe puncte.

Avantaje

• permite controlul unei linii de iluminat din trei sau mai multe locuri;
• se utilizează ca element intermediar într-o schemă cap-scară;
• acționare mecanică precisă prin apăsarea clapetei;
• format modular standard de 45×45 mm;
• compatibil cu configurațiile modulare Livolo pentru doze rotunde și pătrate;
• poate fi combinat cu alte mecanisme Livolo într-un bloc comun;
• clapă de culoare albă.

Cum funcționează schema cap-cruce?

Pentru comandarea luminii din trei puncte sunt necesare două întrerupătoare mecanice cap-scară, instalate la extremitățile circuitului, și un întrerupător mecanic cap-cruce, montat între acestea.

Dacă iluminatul trebuie comandat din mai mult de trei puncte, în circuit se adaugă câte un mecanism cap-cruce pentru fiecare punct suplimentar. De exemplu, pentru controlul din patru locuri sunt necesare două mecanisme cap-scară și două mecanisme cap-cruce.

Important: modulul cap-cruce nu se utilizează singur și nu înlocuiește cele două mecanisme cap-scară amplasate la extremitățile circuitului. În aceeași schemă trebuie folosite numai întrerupătoare mecanice compatibile. Modulul nu poate fi combinat într-o schemă cap-scară/cap-cruce cu întrerupătoare tactile Livolo.

Sistem modular Livolo

Modulul are dimensiunea de 45×45 mm și poate fi integrat în diferite configurații Livolo. Rama de montare și panoul decorativ se selectează separat, în funcție de tipul dozei și de combinația dorită.

Important: produsul reprezintă doar modulul întrerupătorului mecanic cap-cruce. Rama de montare și panoul decorativ nu sunt incluse în set și se achiziționează separat. Conectarea trebuie efectuată conform schemei electrice de către un electrician calificat.
