Модуль сенсорной кнопки без фиксации для дверного звонка Livolo предназначен для управления электрическими звонками, импульсными реле и другими устройствами, которым требуется кратковременный электрический сигнал.

Кнопка работает только во время прикосновения к сенсорной зоне: при касании электрическая цепь активируется, а после того как пользователь убирает палец, модуль автоматически возвращается в исходное состояние. В отличие от обычного выключателя, кнопка не остается включенной после отпускания сенсора.

Важно: данный товар представляет собой только кнопку управления. Электрический звонок или другое звуковое устройство в комплект не входит.

Преимущества

• сенсорное управление без фиксации;
• цепь активна только во время прикосновения к сенсору;
• автоматический возврат в исходное состояние после отпускания сенсора;
• подходит для электрических звонков, импульсных реле и других систем с кратковременным управлением;
• может использоваться для реализации централизованной команды «Master» совместно с подходящим импульсным реле;
• не требует нулевого провода в подрозетнике;
• двухцветная LED-подсветка: синяя в режиме ожидания и красная во время активации;
• емкостный сенсор, реагирующий на легкое прикосновение;
• модульный размер 45×45 мм;
• совместимость с системами Livolo для круглых и квадратных подрозетников.

Работа без фиксации

Для включения дверного звонка необходимо коснуться сенсорной зоны и удерживать палец. В это время встроенное реле замыкает электрическую цепь и подает питание на подключенное устройство. После отпускания сенсора контакт автоматически размыкается, и звонок отключается.

По такому же принципу модуль можно использовать для управления импульсным реле. Каждое прикосновение передает реле кратковременную команду для изменения состояния подключенной цепи. Это позволяет применять кнопку в системах управления освещением из нескольких мест или для реализации централизованной команды типа «Master».

Подключение и совместимость

Модуль имеет две клеммы: к клемме L подключается фаза, а выходная клемма соединяется со звонком, импульсным реле или другим совместимым устройством. Для установки модуля нулевой провод (N) в подрозетнике не требуется.

Обратите внимание: модель VL-FC1B-2G не имеет сухого контакта. При активации на выход подается коммутируемая фаза электрической сети. Напрямую можно подключать только дверные звонки, рассчитанные на питание 220–230 В переменного тока.

Для низковольтных звонков, систем на 12/24 В или оборудования, которому требуется сухой контакт, необходимо использовать совместимое промежуточное реле или Модуль сенсорной кнопки Livolo с сухим контактом, без фиксации. Перед установкой следует проверить схему и напряжение питания управляемого устройства. Подключение должно выполняться квалифицированным электриком.

Модульная система Livolo

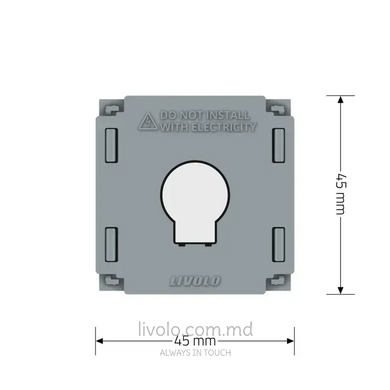

Модуль имеет размер 45×45 мм и может использоваться в различных конфигурациях Livolo. В зависимости от типа монтажа отдельно подбираются совместимая монтажная рамка и стеклянная панель: для круглого подрозетника или для квадратного подрозетника.

Важно: данный товар представляет собой только механизм сенсорной кнопки без фиксации. Монтажная рамка и стеклянная панель в комплект не входят и приобретаются отдельно.
