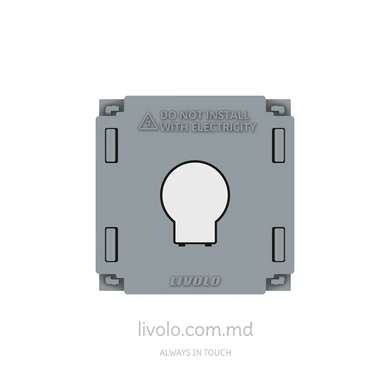

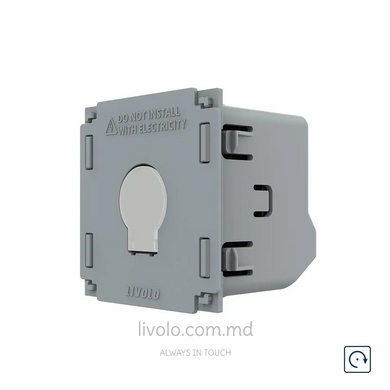

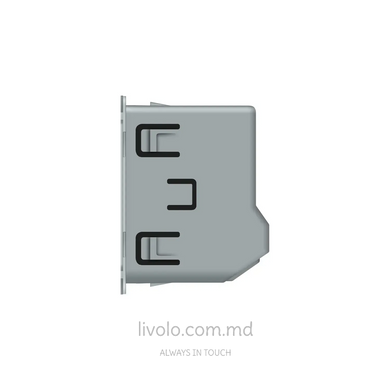

Модуль сенсорной кнопки Livolo с сухим контактом, без фиксации предназначен для передачи кратковременной команды на импульсные реле, системы «Умный дом», контроллеры, устройства автоматизации, дверные звонки и другое оборудование, поддерживающее управление с помощью беспотенциального контакта.

При прикосновении к сенсорной зоне контакт реле замыкается, а после того как пользователь убирает палец, автоматически размыкается. Модуль не остается включенным и не передает напряжение своего питания в управляемую цепь.

Важно: сухой контакт не создает напряжение. Он работает как кнопка, которая временно замыкает подключенную к управляющим клеммам электрическую цепь.

Преимущества

• сенсорное управление без фиксации;
• сухой беспотенциальный контакт;
• нормально разомкнутый контакт, активный только во время прикосновения;
• электрическая развязка между питанием модуля и управляемой цепью;
• подходит для систем «Умный дом» и входов автоматизации;
• совместимость с импульсными реле, контроллерами, контакторами и дверными звонками;
• возможность управления цепями 12 В, 24 В, 115 В или 220–230 В в пределах допустимых параметров;
• двухцветная LED-подсветка: синяя в режиме ожидания и красная во время активации;
• емкостный сенсор, реагирующий на легкое прикосновение;
• модульный размер 45×45 мм;
• совместимость с системами Livolo для круглых и квадратных подрозетников.

Работа без фиксации

В режиме ожидания контакт реле разомкнут. Когда пользователь касается сенсорной зоны и удерживает палец, контакт замыкается и передает команду подключенному оборудованию. После отпускания сенсора контакт автоматически возвращается в разомкнутое состояние.

Такой принцип работы позволяет использовать модуль в качестве кнопки дверного звонка, команды запуска, входа для автоматики ворот, централизованной команды типа «Master» или для управления импульсным реле.

Что означает сухой контакт?

Сухой контакт электрически отделен от цепи питания модуля. На его выходных клеммах не появляется автоматически напряжение 220 В. Модуль только временно замыкает цепь, питание которой поступает от внешнего оборудования.

Благодаря такой развязке кнопка может передавать команду контроллерам и системам автоматизации, на входы которых нельзя подавать фазу электрической сети. Напряжение и ток управляемой цепи должны находиться в пределах технических параметров модуля.

Питание и подключение

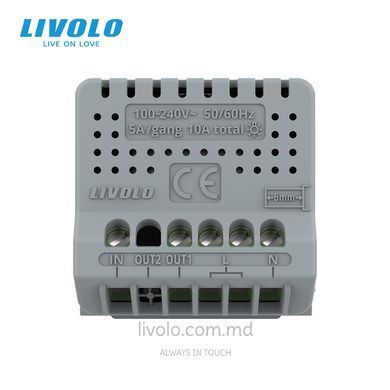

Для работы сенсора и электронной части необходимо подключить к модулю фазу (L) и нулевой провод (N) с напряжением 220 В. Клеммы сухого контакта подключаются отдельно к управляющему входу реле, контроллера, дверного звонка или системы автоматизации.

Обратите внимание: нулевой провод необходим только для питания электронной части модуля. Цепь, управляемая сухим контактом, остается электрически отделенной от этого питания.

Перед установкой необходимо проверить схему подключения, напряжение и допустимый ток управляемого оборудования. Монтаж должен выполняться квалифицированным электриком.

Модульная система Livolo

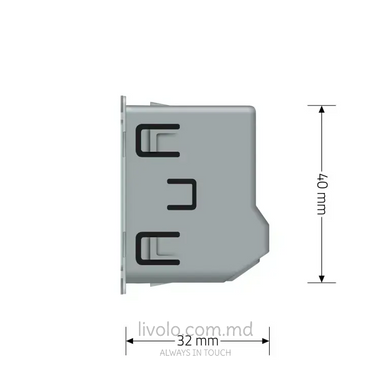

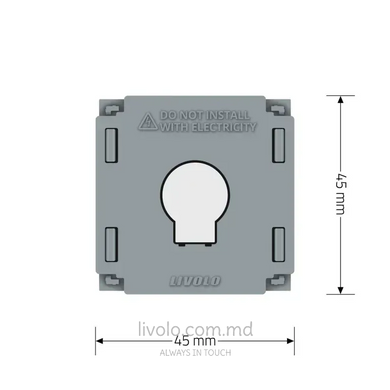

Модуль имеет размер 45×45 мм и может использоваться в различных конфигурациях Livolo. В зависимости от типа монтажа отдельно подбираются совместимая монтажная рамка и стеклянная панель: для круглого подрозетника или для квадратного подрозетника.

Важно: данный товар представляет собой только механизм сенсорной кнопки с сухим контактом, без фиксации. Монтажная рамка и стеклянная панель в комплект не входят и приобретаются отдельно.
